Como diferentes análises podem mudar a interpretação de um material
Imagine receber um componente que apresentou uma falha durante a operação. A primeira suspeita pode ser que o material simplesmente não apresentava resistência suficiente. Mas será que essa é realmente a causa?
Uma análise de dureza pode indicar que o material apresenta um valor adequado. A composição química também pode estar próxima do especificado. Ainda assim, uma análise microestrutural pode revelar uma fase inesperada, uma porosidade ou uma alteração decorrente do processo de fabricação.
É nesse ponto que a caracterização de materiais se torna fundamental: diferentes análises observam diferentes aspectos de um mesmo material. E, dependendo da técnica utilizada, a interpretação sobre sua origem, suas propriedades e até mesmo sobre uma falha pode mudar completamente.
Um material pode contar histórias diferentes
Nenhuma técnica de caracterização, isoladamente, consegue responder a todas as perguntas sobre um material.
A microscopia óptica, por exemplo, permite observar características da microestrutura, como tamanho e morfologia dos grãos, inclusões e diferentes constituintes. Já a microscopia eletrônica de varredura (MEV) possibilita investigar a superfície com maior magnificação e profundidade de campo, sendo especialmente útil na análise de superfícies de fratura e na investigação de falhas.

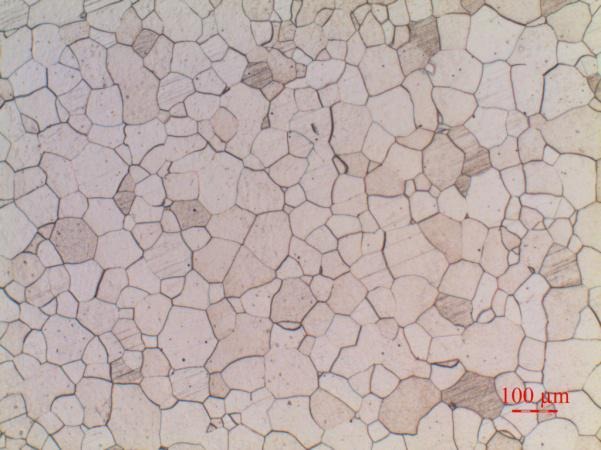

Figura 1 – Exemplo de microestrutura metálica observada por microscopia óptica.
Uma microestrutura como essa já fornece informações importantes sobre o material. Entretanto, o que parece homogêneo em uma determinada escala pode revelar detalhes completamente diferentes quando observado em uma escala menor.
Quando aumentar a escala muda a interpretação

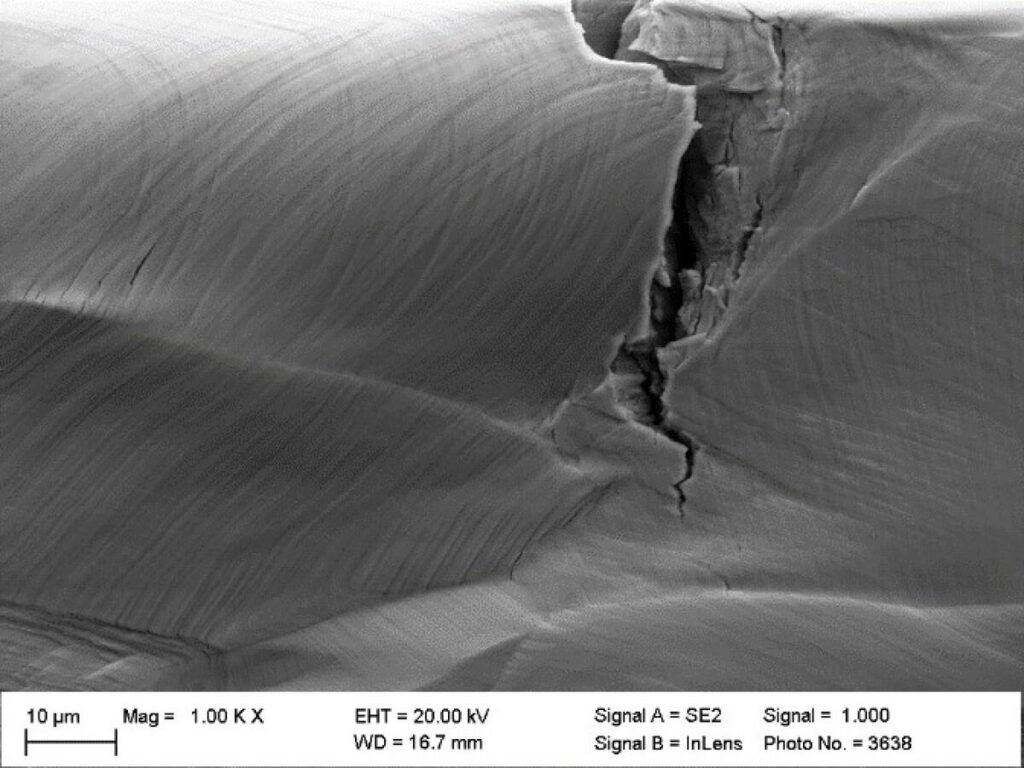

Figura 2 – Superfície de fratura observada por microscopia eletrônica de varredura (MEV).
Na análise de uma superfície de fratura, por exemplo, o MEV pode revelar características que ajudam a diferenciar mecanismos associados à falha. Microcavidades, regiões de clivagem, marcas de propagação de trinca e outras características da superfície podem fornecer pistas sobre como a fratura ocorreu.
Isso significa que saber apenas “o material quebrou” não é suficiente.
É preciso entender como ele quebrou.
Uma peça pode apresentar uma resistência mecânica aparentemente adequada e, ainda assim, possuir uma condição microestrutural ou uma característica localizada que favoreça a nucleação e a propagação de uma trinca.
A análise passa, então, de uma simples constatação de que houve uma falha para uma investigação sobre por que aquela falha aconteceu.
Composição química não é a mesma coisa que fase cristalina
Outro ponto importante é que conhecer os elementos presentes em um material não significa necessariamente conhecer sua estrutura.
Técnicas como FRX e EDS podem fornecer informações sobre a composição elementar da amostra. O EDS, quando associado ao MEV, permite investigar a composição em regiões específicas da microestrutura.
Mas existe outra pergunta:
Em quais fases esses elementos estão presentes?
É aí que a difração de raios X (DRX) ganha importância.

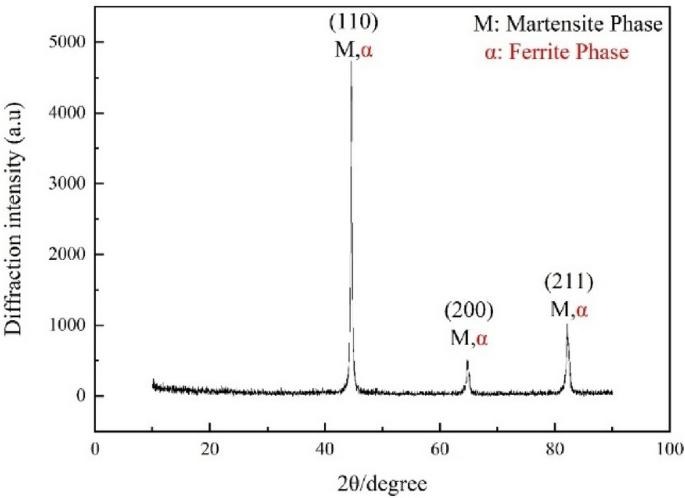

Figura 3 – Exemplo de difratograma de raios X de um aço, com picos associados às fases presentes.
O DRX fornece informações relacionadas à estrutura cristalina e pode ser utilizado na identificação de fases. Assim, duas amostras podem apresentar elementos químicos semelhantes e, ainda assim, apresentar diferenças em suas fases cristalinas, estrutura ou estado microestrutural.
Essa diferença pode ser decisiva para compreender o comportamento do material.
Por isso, dizer que uma amostra possui determinado elemento não é o mesmo que dizer exatamente como esse elemento está organizado dentro do material.
E quando o material parece adequado nos ensaios mecânicos?
Os ensaios mecânicos também contam uma parte importante dessa história.
O ensaio de tração, por exemplo, permite determinar propriedades como limite de escoamento, resistência à tração, alongamento e redução de área. Esses parâmetros ajudam a compreender como o material responde quando submetido a uma carga.

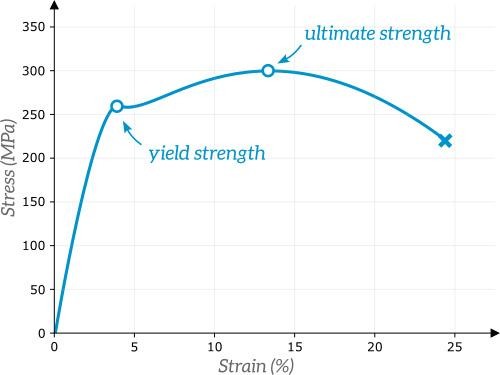

Figura 4 – Curva tensão–deformação característica de um ensaio de tração.
Mas até mesmo um resultado mecânico aparentemente satisfatório precisa ser interpretado dentro do contexto da aplicação.
Imagine, por exemplo, que um componente apresente uma resistência à tração adequada. Isso significa que ele necessariamente terá o desempenho esperado?
Não necessariamente.
O componente pode estar sujeito a desgaste, corrosão, impactos, carregamentos cíclicos, temperaturas elevadas ou outros mecanismos que não são completamente representados por um único ensaio.
Além disso, uma propriedade medida em determinado ponto pode não representar toda a condição do componente. A própria ASTM destaca, no caso da dureza Rockwell, que uma medição realizada em um local específico de uma peça pode não representar as características físicas de todo o componente.
Por isso, um resultado correto ainda pode levar a uma interpretação incompleta quando analisado fora do contexto.
O que acontece quando combinamos as análises?
É justamente a combinação das técnicas que permite construir uma interpretação mais completa.
Imagine uma investigação em que um componente apresentou uma falha prematura.
A primeira análise mostra:
Dureza: dentro da faixa esperada.
A princípio, o material parece adequado.
Mas uma análise metalográfica revela:
Microestrutura: presença de uma região diferente daquela esperada.
Em seguida, o MEV mostra:
Superfície de fratura: características compatíveis com determinado mecanismo de ruptura.
O EDS acrescenta:
Composição localizada: presença ou concentração diferenciada de determinados elementos em regiões específicas.
Por fim, o DRX indica:
Fases cristalinas: presença de uma fase que ajuda a explicar a alteração observada.
A interpretação inicial mudou.
O problema não estava necessariamente na resistência global do material, mas poderia estar relacionado à sua microestrutura, processamento, composição localizada ou formação de fases.
Esse é o principal valor da caracterização: transformar resultados isolados em uma explicação coerente sobre o comportamento do material.

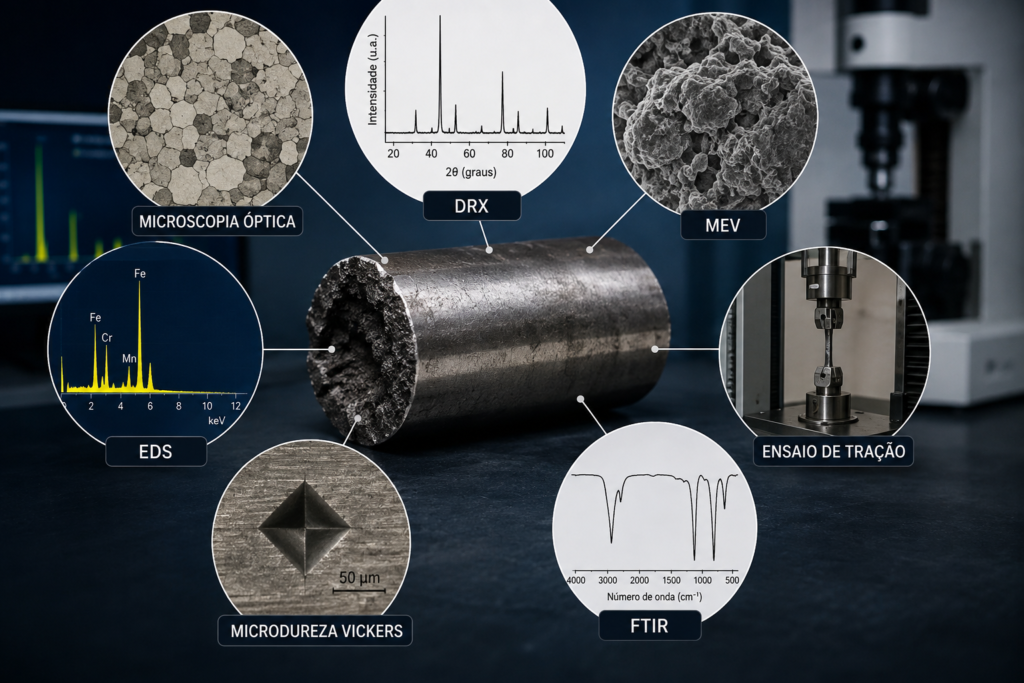

Cada técnica responde uma pergunta
Uma forma simples de entender essa complementaridade é pensar nas análises como diferentes perguntas sobre a mesma amostra:
Microscopia óptica:
Como é a microestrutura?
MEV:
Quais detalhes da superfície e da microestrutura podem ser observados em maior escala?
EDS/FRX:
Quais elementos estão presentes?
DRX:
Quais fases e características cristalinas estão presentes?
FTIR:
Quais ligações ou grupos químicos podem ser identificados?
Dureza e microdureza:
Como o material responde à deformação localizada?
Tração:
Como o material se comporta quando submetido a uma carga?
Nenhuma dessas perguntas é necessariamente melhor que as outras.
Elas são complementares.
Por que isso importa para a indústria?
Na prática industrial, essa diferença de interpretação pode ser decisiva.
Uma caracterização adequada pode auxiliar na investigação de falhas, no controle de qualidade, na homologação de matérias-primas, na comparação entre fornecedores, na avaliação de tratamentos térmicos e no desenvolvimento ou melhoria de produtos.
Em uma investigação de falha, por exemplo, observar apenas a aparência da peça pode indicar que houve uma fratura. Um ensaio mecânico pode mostrar que determinada propriedade estava abaixo do esperado. A metalografia pode revelar uma alteração microestrutural. O MEV pode indicar o mecanismo de fratura. E uma análise química pode ajudar a verificar se a composição está de acordo com a especificação.
Quando essas informações são analisadas em conjunto, torna-se possível sair da pergunta:
“O que aconteceu?”
e avançar para:
“Por que aconteceu?”
Essa diferença é fundamental para evitar que uma solução seja apenas uma correção temporária.
Caracterizar antes de concluir
Interpretar um material exige mais do que observar um único resultado.
Um valor de dureza, um pico de DRX, uma imagem de MEV ou uma composição química representam partes diferentes da mesma história. O desafio está em relacionar essas informações com o processamento do material, sua microestrutura, suas propriedades e as condições reais de aplicação.
Por isso, antes de concluir que um material está adequado, inadequado ou que determinada característica é responsável por uma falha, é importante perguntar:
Qual informação ainda falta para entender esse material?
A resposta pode estar em outra análise.
No fim das contas, um material não é definido por um único resultado. Quanto mais adequada for a combinação entre técnicas de caracterização, maior será a capacidade de transformar dados experimentais em uma interpretação técnica confiável.
E é justamente essa interpretação que permite tomar decisões mais seguras sobre materiais, processos e produtos.
Referências
ASTM INTERNATIONAL. ASTM E8/E8M: Standard Test Methods for Tension Testing of Metallic Materials. West Conshohocken, PA: ASTM International. Disponível em: https://www.astm.org/e0008_e0008m-25.html.
ASTM INTERNATIONAL. ASTM E18: Standard Test Methods for Rockwell Hardness of Metallic Materials. West Conshohocken, PA: ASTM International. Disponível em: https://www.astm.org/standards/e18.
BASU, S. et al. Material characterization techniques in engineering applications: A review. Materials Today: Proceedings, v. 28, p. 1932–1937, 2020. DOI: 10.1016/j.matpr.2020.05.337.
CASTELLO, J. et al. Applying microscopic analytic techniques for failure analysis in electronic assemblies. Materials, 2021.
JUNTUNEN, P. X-Ray Diffractometry (XRD): Characterisation. University of Oulu.
NEWBURY, D. E.; WILLIAMS, D. B. The Electron Microscope: The Materials Characterization Tool of the Millennium. Acta Materialia, v. 48, 2000.
RITCHIE, N.; HERZING, A.; OLESKHO, V. Quantification of STEM-in-SEM Energy Dispersive X-ray Spectra using Bulk Standards. National Institute of Standards and Technology, 2023.
SOUZA, S. S. et al. Austenitizing Temperature and Cooling Rate Effects on the Martensitic Transformation in a Microalloyed-Steel. 2020.
Fontes das imagens: DECHEMA Corrosion Center; Massachusetts Institute of Technology (MIT); Scientific Reports/Springer Nature. As imagens devem ser utilizadas respeitando as condições de licença e atribuição indicadas pelas respectivas fontes.
